WP22DN
CWP22DN
Stock disponible
2x2 | Dante™ | AES67 | PoE | doble cajetín

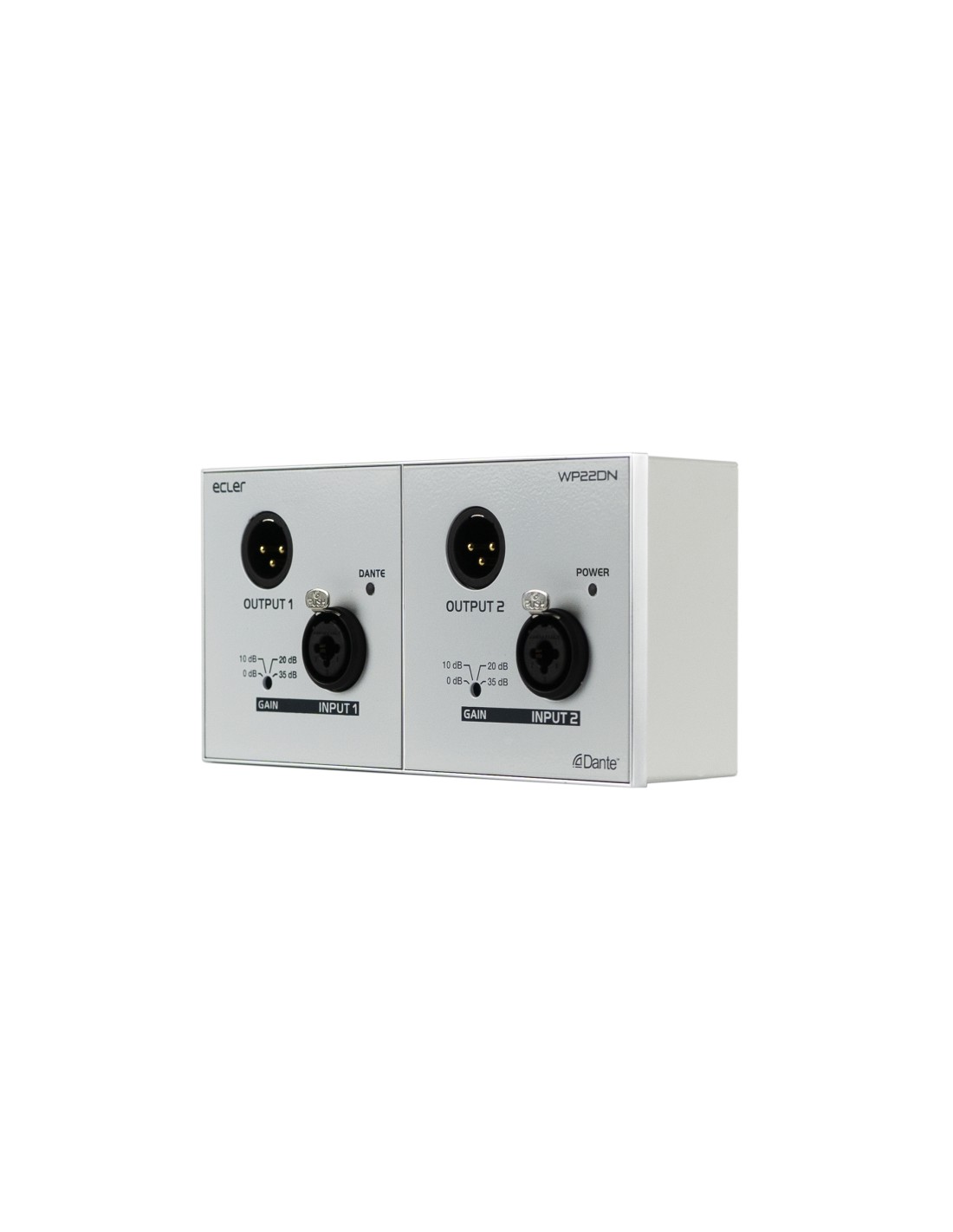

WP22DN es una interfaz Dante™/AES67 con formato de panel mural. Incluye 2 entradas de audio MIC/LINE con conector Combo en panel frontal y conversión a 2 canales Dante™/AES67, bien directamente o bien con suma de canales (conversión estéreo a mono). Incluye también 2 salidas analógicas, con conectores duplicados, en formato XLR en frontal y Euroblock en el posterior, enlazadas a 2 canales Dante™/AES67 recibidos desde la red.
- Opciones de instalación
- Wall
- Temperatura de funcionamiento
- Min: -10°C ; 14°F
Max: 40°C ; 104°F - Humedad de funcionamiento
- 85% HR
<85% HR - Temperatura de almacenamiento
- Min: -10°C ; 14°F
Max: 40°C ; 104°F - Humedad de almacenamiento
- 90% HR
<90% HR - Accesorios incluidos
- Double set of front panel plates, Magnet for front plates removal, Ecler Double gang surface mount box, Euroblock aerial connectors, Double frame, screws for fixing to surface
- Dimensiones
- 170 x 85 x 40 mm / 6.7 x 3.3 x 1.6 in. (WxHxD)
- Peso
- 0.4 kg / 0.9 lb
- Dimensiones de envío
- 120 x 210 x 80 mm / 4.72 x 8.27 x 3.15 in. (WxHxD)
- Peso del envío
- 0.7 kg / 1.54 lb
- Estado
- New
- Código EAN
- 8435071307260
- Código arancelario
- 8518400000
- Lugar de envío
- Spain
- Formato
- Double gang size
- Sampling rate
- 48 kHz
- Resolution
- 24 bit AKM
- Frequency response
- 5Hz to 24kHz (-3dB)
- CMRR
- 65dB typ. @ 20Hz- 20kHz
- Alimentación
- External, 12 - 24VDC
External, 15 - 24VDC - Phantom power
- +48VDC, 5mA max. ON / OFF by DIP SWITCH
- Output connection type
- 2 XLR M External, 2 Euroblock Internal
- Max power consumption
- 2.7W from External power supply
2.8W/60mA from PoE - Indicadores LED
- Power ON, Dante
- Number of output channels
- 2 + 2 DANTE™/AES67
- Number of input channels
- 2 MIC/LINE + 2 DANTE™/AES67 conversion channels
- Input connection type
- 2 x XLRF + jack Combo
- Input impedance
- Balanced 4kΩ
Balanced > 4kΩ - Max input level
- +10dBV / +12dBu @ 0dB Gain
- THD + Ruido
- 0.004% @ 1kHz
0.004% @ 1kHz, 0dBV Gain
<0.004% @ 1kHz
<0.004% @ 1kHz, 0dBV Gain - Latency
- 1 / 2 / 5 ms (selectable)
ADC 0,81ms
DAC 0,56ms - Ethernet
- 1 RJ-45 connector, cable: 100m CAT5e/CAT6
Supports PoE - Dynamic range
- ADC 110dB
DAC 115dB - Max output level
- +10dBV / +12dBu @ 0dB Gain
- Protocols
- Dante™ / AES67
Dante™ / AES67 (2/2 flows) - Number of digital input ports
- 2
- Number of digital output ports
- 2
- Interfaces
- 1 x RJ45
- Type
- Wall panel interface with DANTE™/AES67 digital audio transport protocols compatibility
- PoE
- Class 0 802.3af Poe PD compliant
- Input Gain
- 0 / 10 / 20 / 35dB
- Flatness
- better than ±0.1dB
- Output noise floor FFT
- better than 110dB (20Hz - 20kHz)
Servicios e instalaciones implementadas
¿Necesitas ayuda?
Contacta con el comercial más cercano
Encuentra a tu comercial
Si ya conoces a tu comercial asignado inicia sesión para contactar directamente
O déjanos aquí tus dudas y nuestros expertos te ayudarán
SISTEMA
| Number of input channels |
2 MIC/LINE + 2 DANTE™/AES67 conversion channels |
|---|
FÍSICO
| Opciones de instalación |
Wall |
|---|---|
| Temperatura de funcionamiento |
Min: -10°C ; 14°F
Max: 40°C ; 104°F |
| Humedad de funcionamiento |
<85% HR 85% HR |
| Temperatura de almacenamiento |
Min: -10°C ; 14°F
Max: 40°C ; 104°F |
| Humedad de almacenamiento |
<90% HR 90% HR |
| Accesorios incluidos |
Double set of front panel plates, Magnet for front plates removal, Ecler Double gang surface mount box, Euroblock aerial connectors, Double frame, screws for fixing to surface |
| Dimensiones |
170 x 85 x 40 mm / 6.7 x 3.3 x 1.6 in. (WxHxD) |
| Peso |
0.4 kg / 0.9 lb |
| Dimensiones de envío |
120 x 210 x 80 mm / 4.72 x 8.27 x 3.15 in. (WxHxD) |
| Peso del envío |
0.7 kg / 1.54 lb |
| Formato |
Double gang size |
| Type |
Wall panel interface with DANTE™/AES67 digital audio transport protocols compatibility |
LOGÍSTICA
| Estado |
New |
|---|---|
| Código EAN |
8435071307260 |
| Código arancelario |
8518400000 |
| Lugar de envío |
Spain |
ELECTRICAL
| Alimentación |
External, 12 - 24VDC External, 15 - 24VDC |
|---|---|
| Max power consumption |
2.7W from External power supply
2.8W/60mA from PoE |
| PoE |
Class 0 802.3af Poe PD compliant |
AUDIO CONVERTERS
| Sampling rate |
48 kHz |
|---|---|
| Latency |
1 / 2 / 5 ms (selectable) ADC 0,81ms DAC 0,56ms |
| Dynamic range |
ADC 110dB
DAC 115dB |
AUDIO OVER IP
| Protocols |
Dante™ / AES67 Dante™ / AES67 (2/2 flows) |
|---|---|
| Number of digital input ports |
2 |
| Number of digital output ports |
2 |
| Interfaces |
1 x RJ45 |
CONNECTIVITY
| Ethernet |
1 RJ-45 connector, cable: 100m CAT5e/CAT6
Supports PoE |
|---|
CHANNELS
| Number of output channels |
2 + 2 DANTE™/AES67 |
|---|
MONITORING AND CONTROL
| Indicadores LED |
Power ON, Dante |
|---|
MIC INPUTS
| Phantom power |
+48VDC, 5mA max. ON / OFF by DIP SWITCH |
|---|
LINE INPUTS
| CMRR |
65dB typ. @ 20Hz- 20kHz |
|---|---|
| Input connection type |
2 x XLRF + jack Combo |
| Input impedance |
Balanced > 4kΩ Balanced 4kΩ |
| Max input level |
+10dBV / +12dBu @ 0dB Gain |
| Input Gain |
0 / 10 / 20 / 35dB |
LINE OUTPUTS
| Frequency response |
5Hz to 24kHz (-3dB) |
|---|---|
| Output connection type |
2 XLR M External, 2 Euroblock Internal |
| THD + Ruido |
<0.004% @ 1kHz, 0dBV Gain <0.004% @ 1kHz 0.004% @ 1kHz, 0dBV Gain 0.004% @ 1kHz |
| Max output level |
+10dBV / +12dBu @ 0dB Gain |
| Flatness |
better than ±0.1dB |
| Output noise floor FFT |
better than 110dB (20Hz - 20kHz) |
SCREEN/DISPLAY
| Resolution |
24 bit AKM |
|---|
